共阳极数码管电路图一般怎么设置
已阅:246  2021-2-24

  共阳极数码管电路图在设计驱动电路的时候,有多种设计方法。

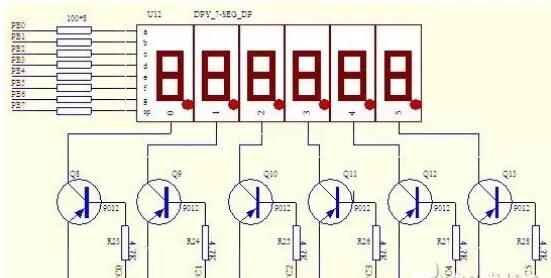

  动态扫描显示:下图示出了6只共阳LED的动态扫描电路图。图中,8155的B口和所有的dp(sp),g,f,e,d,c,b,a引线相连,各LED控制端G(即图中所示各个数码管内部的0,1,2,3,4,5)和8155的C口相连,故B口为字形口,C口为字位口,因为CPU可以通过C口控制各LED是否点亮。

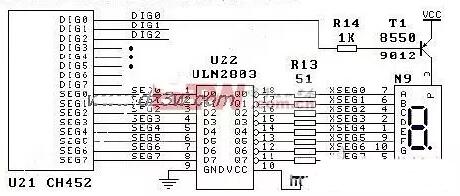

  如果将段驱动信号SEG0~SEG7和字驱动信号DIG0~DIG7分别反相,那么可以驱动共阳数码管,下图中,段信号SEG0~SEG7由U22达林顿管阵列反相驱动,也可以用8个基极串了限流电阻的NPN三级管代替,字信号DIG0~DIG7由8个PNP三级管T1等反相驱动,如果U22本身不支持恒流驱动,那么使用电阻R13限制和均衡段电流。该电路的驱动电流比CH452直接驱动共阴数码管大几倍,图中电阻R13和R14应该根据实际的驱动电流大小选择相应的阻值。

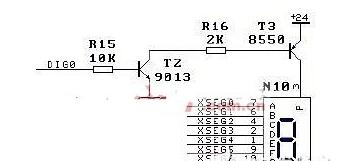

  对于用多个LED串联构成的大尺寸数码管,由于其电压降较大,5V电源电压不能直接驱动,通常需要外接高电压驱动电路。下图中,设置CH452的字驱动DIG输出极性为“高电平有效”,再经NPN三级管T2和PNP三级管T3两次反相后输出24V驱动电压,配合上图中的段反相驱动电路U22,可以驱动高电压的大尺寸共阳数码管。图中电阻R16应该根据实际的驱动电流大小选择相应的阻值。
