LED数码管简介及原理图
已阅:192  2021-3-8

  LED数码管(LED Segment Displays)是由8个发光二极管构成,并按照一定的图形及排列封转在一起的显示器件。其中7个LED构成7笔字形,1个LED构成小数点(固有时成为八段数码管)。

  数码管位数有半位,1,2,3,4,5,6,8,10位等等(及数码管的位数),颜色有红,绿,蓝,黄等几种。了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。

  LED数码管有两大类,一类是共阴极接法,另一类是共阳极接法,共阴极就是7段的显示字码共用一个电源的负极,是高电平点亮,共阳极就是7段的显示字码共用一个电源的正极,是低电平点亮。只要控制其中各段LED的亮灭即可显示相应的数字、字母或符号。

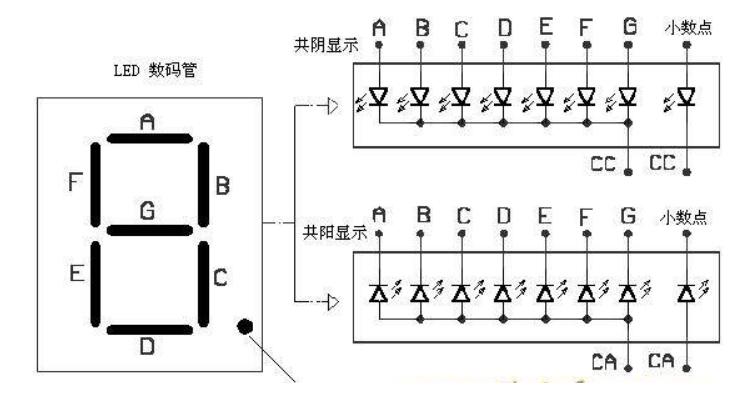

  共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已,共阴为所有的LED负极接在一起,共阳为为所有的LED正极接在一起。如下图为1位数码管的共阴极和共阳极原理图:
