电子数码管是遵循什么显示原理呢?
已阅:1404  2021-3-8

  远光电子多年来专注数码管生产,对数码管原理有很深入的研究,那么数码管是遵循什么显示原理呢?

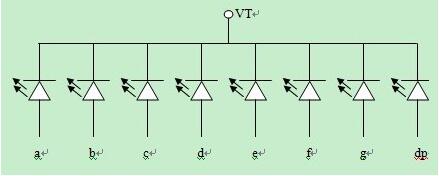

  要是数码管显示数字,有两个条件:1.是要在VT端加合适的电源(一般每颗LED还需串上合适的电阻,起限流作用);2.要使(a,b,c,d,e,f,g,dp)端接低电平或“0”电平。这样才能显示的。

  例如下图的共阴极数码管,须在VT端接上地端,(a,b,c,d,e,f,g,dp)端接到单片机的引脚上;如果要使其中一个LED亮时,对应的单片机引脚输出高电平,即可点亮LED等。

  共阴极LED数码管的内部结构原理图

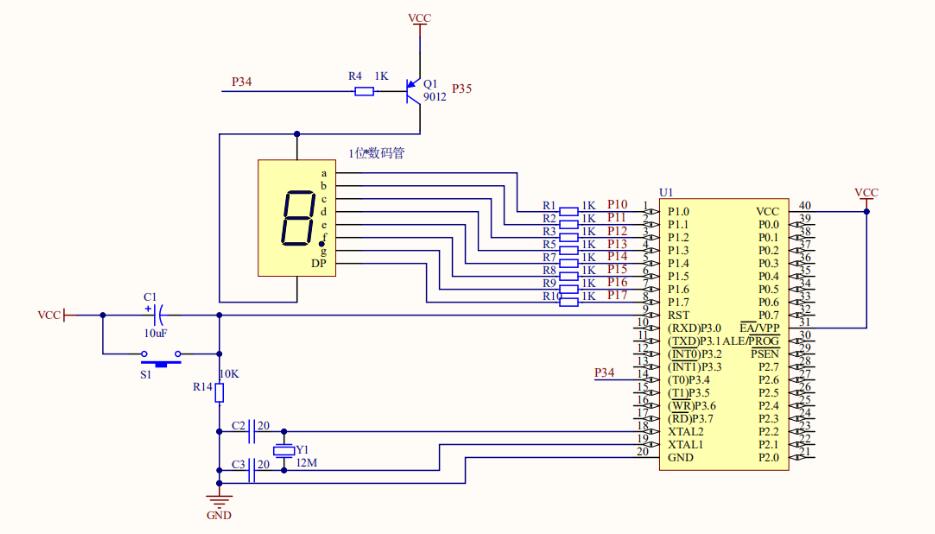

  能够点亮数码管后,就可以通过单片机控制数码管显示数字或字母。为了控制方便,我们将数码管的a~dp引脚依次连接单片机的P10-P17引脚,如图:

  我们对数码管所要显示的每个数字和字母进行编码,然后在编程时,将编码放在一个数组上,需要显示什么数字或者字母,从数组里面提取相应的编码就可显示所要显示的字符了。

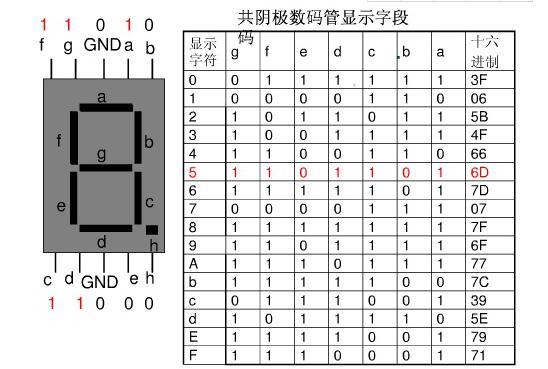

  如图,要显示数字“5”时,编码为0x6D。如果数码管为共阳极,只需要对共阴极的编码做一个取反操作即可。
